Νέα Υπομονάδα ΡΑΦ: Πεπερασμένα Στοιχεία Πλακών
|
- Πλήρως ενταγμένη υπομονάδα στο ενιαίο περιβάλλον του ΡΑΦ
- Υπολογισμός οποιουδήποτε σχήματος πλάκας
- Πλήθος νέων βοηθητικών εργαλείων για τη σχεδίαση – ορισμό των πλακών
- Ευθείες ή τόξα κύκλου ως όρια Μάκρο-Περιοχών ή Οπών
- Κυκλικές Μάκρο-Περιοχές ή Οπές
- Πλήρης συσχέτιση με το χωρικό πλαίσιο – δοκούς και υποστυλώματα – για τον εντοπισμό των συνθηκών στήριξης και τη αυτόματη μεταφορά – απόδοση φορτίων σε αυτό.
|
|
- Εξασφάλιση της λειτουργίας του διαφράγματος στο χωρικό πλαίσιο.
- Υπολογισμός των μαζών του χωρικού πλαισίου λαμβάνοντας υπόψη πλήρως τις πλάκες πεπερασμένων στοιχείων.
- Πρωτοποριακό τεχνολογικά προηγμένο στοιχείο τύπου MITC με κυριότερο πλεονέκτημα το ότι με το στοιχείο αυτό αντιμετωπίζεται με επιτυχία το σύνηθες πρόβλημα του διατμητικού κλειδώματος (shear locking) που συναντάται σε άλλου τύπου στοιχεία, καθώς και ότι αποσυνδέει την εξάρτηση του μέσου μήκους των στοιχείων από τα πάχη των πλακών.
- 4κομβα (quads) πεπερασμένα στοιχεία κατά κύριο λόγο.
- 3κομβα (triangs) πεπερασμένα στοιχεία, όπου απαιτείται, προκειμένου για τη βελτίωση του πλέγματος των 4κομβων.
- Παραγωγή βελτιστοποιημένου και ποιοτικού πλέγματος πεπερασμένων στοιχείων ώστε να επιτυγχάνεται καλύτερη σύγκλιση αποτελεσμάτων
- Μεγάλη ευελιξία στη διαμόρφωση του πλέγματος των πεπερασμένων στοιχείων με δυνατότητα πύκνωσης σε Μάκρο-Κόμβους, Οριακές Γραμμές ή Μάκρο-Περιοχές.
|
- Ελεύθερη και ευέλικτη δυνατότητα προσδιορισμού των συνθηκών στήριξης με ακλόνητες ή ενδόσιμες στηρίξεις
- Αυτόματη – με ένα κλικ – αναγνώριση κλειστών περιγραμμάτων Μάκρο-Περιοχών ή Οπών από Οριακές Γραμμές
- Περιγραφή κλειστών περιγραμμάτων Μάκρο-Περιοχών ή Οπών με σχεδίαση κόμβων και Οριακών Γραμμών
- Περιγραφή κλειστών περιγραμμάτων Μάκρο-Περιοχών ή Οπών με επιλογή των Οριακών Γραμμών
- Αυτόματος Υπολογισμός του ιδίου βάρους της Πλάκας
- Επιφανειακά φορτία Μάκρο-Περιοχών (kN/m2)
- Γραμμικά Φορτία Οριακών Γραμμών (kN/m)
|
|
- Επικόμβια Φορτία Μάκρο-Κόμβων (kN)
- Αυτόματη μεταφορά των φορτίων στις δοκούς και τα υποστυλώματα του χωρικού πλαισίου, είτε ως ομοιόμορφα είτε ως μεταβλητά φορτία.
- Αυτόματος Υπολογισμός Ελάχιστης – Μέγιστης τιμής χρωματικής κλίμακας αποτελεσμάτων
- Δυνατότητα τροποποίησης της Ελάχιστης – Μέγιστης τιμής χρωματικής κλίμακας κάθε αποτελέσματος για καλύτερη εποπτεία των ισοϋψών
- Παρουσίαση γραφικά των αποτελεσμάτων της ανάλυσης των πλακών για Περιπτώσεις Φόρτισης, Συνδυασμούς Φόρτισης Οριακής Κατάστασης Αστοχίας ΟΚΑ-ULS, Συνδυασμούς Φόρτισης Οριακής Κατάστασης Λειτουργικότητας ΟΚΛ-SLS, Μέγιστης/Ελάχιστης Περιβάλλουσας
- Παρουσίαση γραφικά των αποτελεσμάτων της ανάλυσης των πλακών είτε μόνων τους είτε μαζί με τα αποτελέσματα του χωρικού πλαισίου
|
- Παρουσίαση γραφικά των αποτελεσμάτων βύθισης w, ροπών m11, m22, m12, και τέμνουσας vz με ισοϋψείς περιοχές ή γραμμές

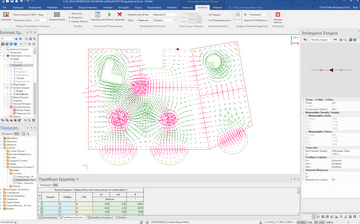

- Παρουσίαση γραφικά των αποτελεσμάτων των κυρίων ροπών mI και mII με σταυρό στο κέντρο των Στοιχείων με διαφορετικό χρώμα αρνητικών και θετικών τιμών
- Παρουσίαση γραφικά των αντιδράσεων στους στηριγμένους κόμβους του μοντέλου.
- Πολλοί τρόποι εισαγωγής, ελέγχου και επεξεργασίας των δεδομένων, γραφικά, μέσω των φύλλων ιδιοτήτων ή μέσω πινάκων δεδομένων
|
|
- Πλήρως επεξεργάσιμοι Πίνακες Δεδομένων (Μάκρο-Κόμβοι, Οριακές Γραμμές, Μάκρο-Περιοχές, Στηρίξεις/Ελατήρια, Φορτία) σε άμεση αλληλεπίδραση με τα φύλλα ιδιοτήτων και την οθόνη γραφικών
- Αναλυτικοί Πίνακες όλων των αποτελεσμάτων μετακινήσεις, αντιδράσεις, αποτελέσματα στοιχείων στο τοπικό και στο καθολικό σύστημα, αποδιδόμενα γραμμικά φορτία
- Συγκριτικός πίνακας ελέγχου ισορροπίας εξωτερικών φορτίων – αντιδράσεων
- Συγκριτικός πίνακας ελέγχου ισορροπίας εξωτερικών φορτίων – αποδιδόμενων φορτίων στο χωρικό πλαίσιο
- Έλεγχος Επάρκειας Πλακών σε Κάμψη σε δύο διευθύνσεις, σε άνω και κάτω πέλμα
- Έλεγχος Επάρκειας Πλακών σε διάτμηση
- Έλεγχος Διάτρηση στους κόμβους κεφαλής των επιλεγμένων κατακόρυφων στοιχείων.
- Παρουσίαση των Ελέγχων Επάρκειας στους πίνακες αποτελεσμάτων, συνοπτικά στις Δυσμενέστερες Θέσεις και Συνδυασμούς Φόρτισης
|
- Παρουσίαση των Ελέγχων Επάρκειας στους πίνακες αποτελεσμάτων, αναλυτικά σε όλες τις θέσεις και για όλους τους Συνδυασμούς Φόρτισης
- Γραφική παρουσίαση με χρωματική κλίμακα των αποτελεσμάτων ελέγχου επάρκειας των στοιχείων
- Γραφική παρουσίαση με χρωματική κλίμακα του απαιτούμενου οπλισμού, του τοποθετημένου οπλισμού και της διαφοράς αυτών
|
|
